[알고리즘] DFS(깊이 우선 탐색)와 BFS(넓이 우선 탐색) 이해하기

[ 목차 ]

1.정의

   1-1.DFS (Depth-First Search)

   1-2.BFS (Breadth-First Serch)

2.구현

   2-1.DFS의 구현 방법
   2-2.BFS의 구현 방법

3.DFS의 재귀

4.코드 구현(전체 코드 미리보기)
   4-1.Stack으로 구현한 DFS

   4-2.Queue로 구현한 BFS

   4-3.재귀로 구현한 DFS

   4-4.출력 결과



5.정리

▶ DFS (Depth-First Search)

• 그래프 검색에 사용된다.
• 이진트리에서 사용했던 PreOrder, InOrder, PostOrder 순회방법
• Stack 자료구조를 이용하여 구현한다.





▶  BFS (Breadth-First Search)

• 마찬가지로 그래프 검색에 사용.
• 이진트리에서 사용했던 LevelOrder 순회 방법
• Queue 자료구조를 이용하여 구현한다.







▶  DFS의 구현 방법

1. 최초 탐색 시작 시,  노드를 스택에 삽입하고 방문처리
2. 스택 최상단에 있는 노드의 인접노드를 모두 방문했는지 확인한다.

   2-1. 방문하지 않은 노드가 있다면 그 노드들을 스택에 넣고 방문처리

   2-2. 모든 노드를 방문했다면 최상단에 있는 노드를 제거.

3. 2의 과정을 수행할수 없을 때 까지 반복.

예시 출처 : [자료구조 알고리즘] Graph 검색 DFS, BFS 구현 in Java
https://youtu.be/_hxFgg7TLZQ?si=RXZFcGPypRe0pb0Y

설명을 정말 쉽게 해준다..

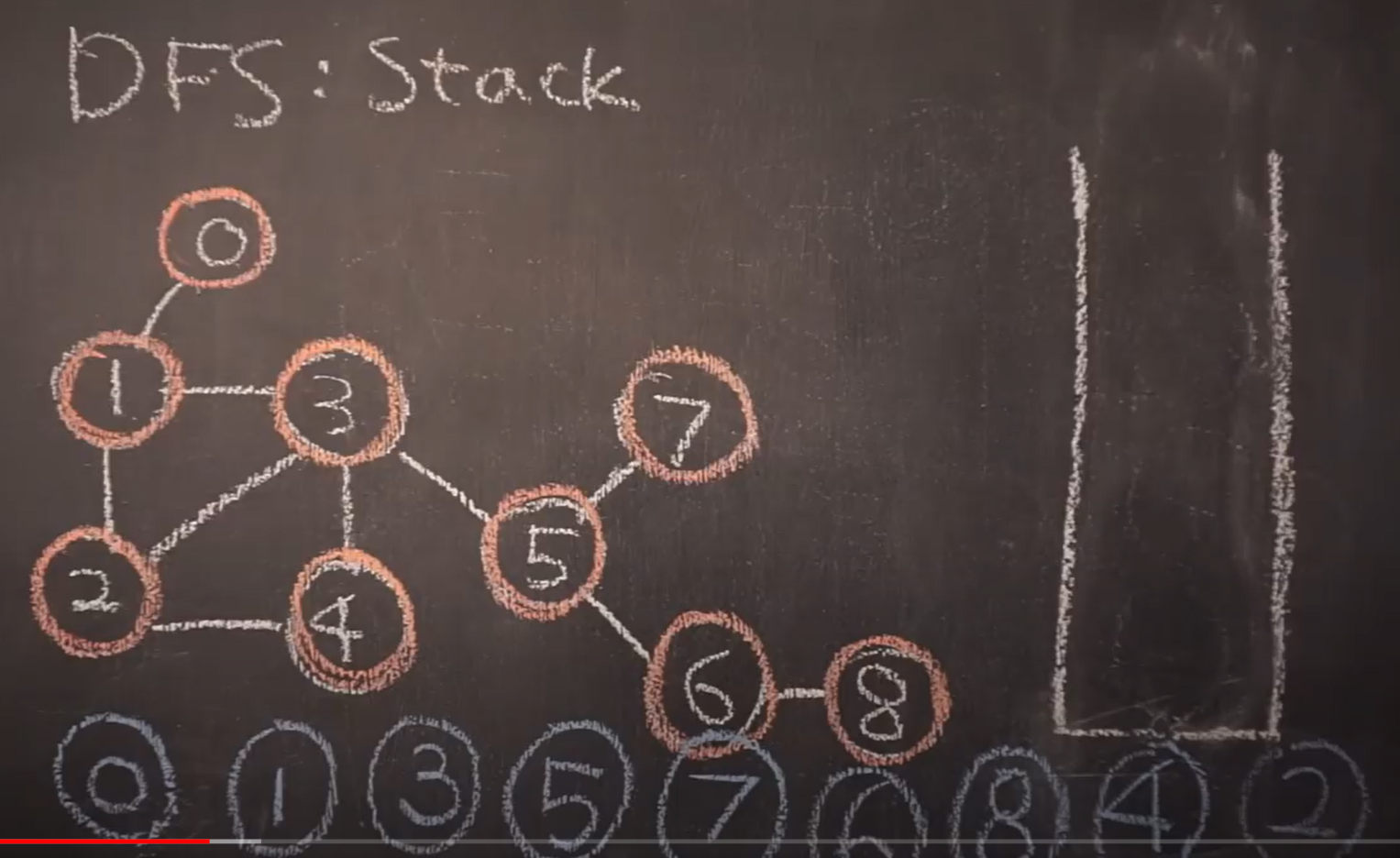

DFS 구현



위 예시에서 DFS의 순회 순서는 (시작 노드가 0일 때)

0 > 1 > 3 > 5 > 7 > 6 > 8 > 4 > 2







▶ BFS의 구현방법

1. 최초 탐색 시작 시,  노드를 큐에 삽입하고 방문처리
2. 큐의 최상단 노드를 꺼내고, 해당 노드와 인접한 모든 노드 삽입 후 방문처리

3. 2의 과정을 수행할수 없을 때 까지 반복.

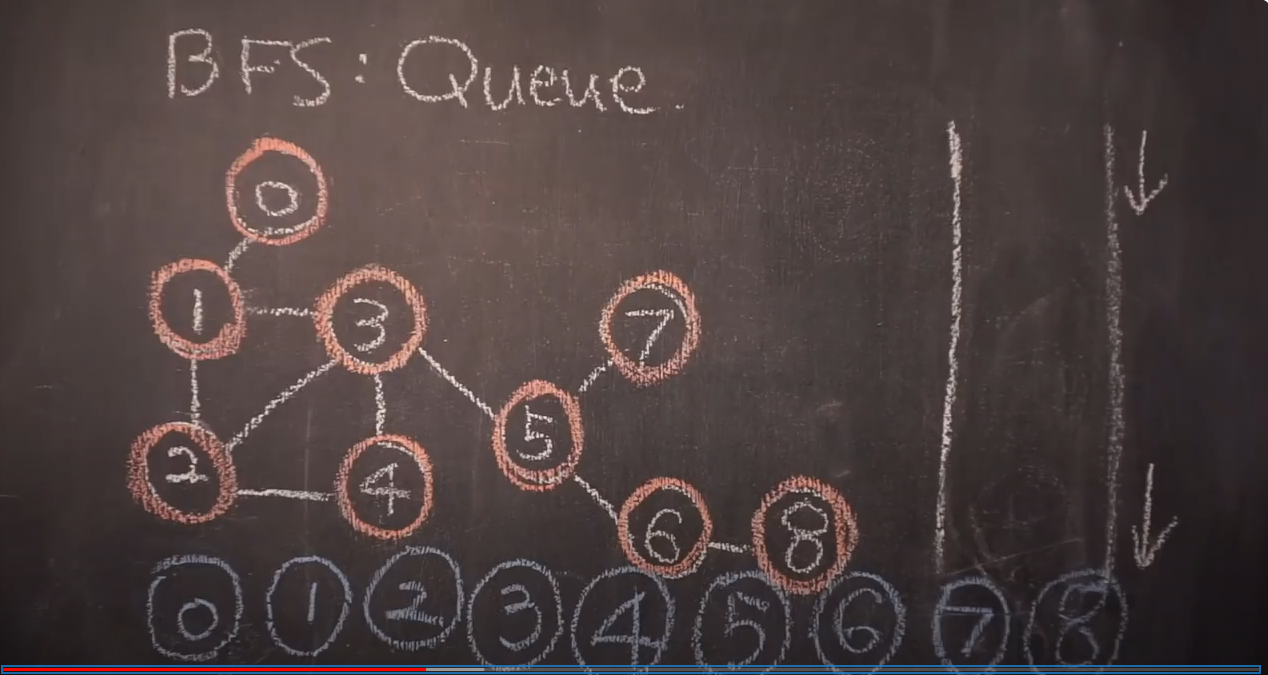

BFS구현

위 예시에서 DFS의 순회 순서는  (시작 노드가 0일 때)

0 > 1 > 2 > 3 > 4 > 5 > 6 > 7 > 8

참고) 큐는 FIFO, 스택은 LIFO







▶ DFS의 재귀

• 둘 중 DFS는 재귀로 구현하면 매우 간결한 코드로 구현할 수 있다.
• 사용자가 미리 설정해둔 순서대로 자식노드들을 호출하며 방문처리를 하는 방식.

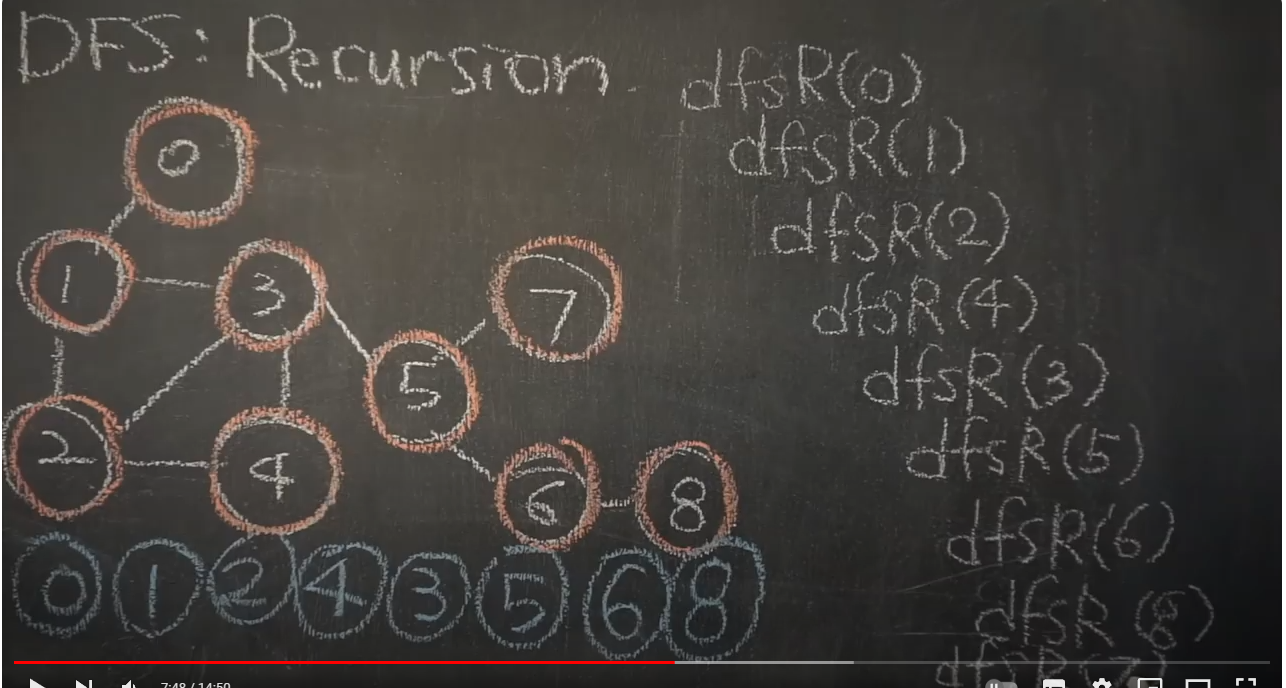

DFS재귀 설명 그림

 ★★ 스택을 사용한 DFS구현과의 다른 점 ★★

• LIFO인 스택과 달리, FIFO방식으로 2가 먼저 출력
• 우선순위 구현 방식에 따라, 3이 4의 자식이 될 수도 있음

▶코드 구현 (전체 코드 미리보기)

import java.util.*;


class Graph{		//그래프 생성
	class Node{ 	//노드 정의
    	int data;	//편의상 데이터는 정수형으로 받음
        LinkedList<Node> a;	//리스트 형식을 따름
        boolean marked;		//방문표시를 위한 boolean
        Node (int data) {
       		this.data = data;
            this.marked = false; //false로 초기화
            a = new LinkedList<Node>();
        }

	}
	Node[] nodes;
	Graph(int size){//그래프 size 임의 설정
		nodes = new Node[size];
		for(int i = 0; i< size; i++) {
			nodes[i] = new Node(i);
		}
	}
	void addEdge(int i1, int i2) {	//두 노드를 연결하는 함수
		Node n1 = nodes[i1];
		Node n2 = nodes[i2];
		if(!n1.a.contains(n2)) {  //두 노드가 연결되어있는지 확인
			n1.a.add(n2);   //두 노드를 연결
		}
		if(!n2.a.contains(n1)) {
			n2.a.add(n1);
		}
	}
	void stackDfs(int index) {    //스택을 이용한 DFS구현
		Node root = nodes[index];
		Stack<Node> stack = new Stack<Node>();
		stack.push(root);
		root.marked = true;
		while(!stack.isEmpty()) {
			Node p = stack.pop();
			for(Node n : p.a) {
				if (n.marked == false) {
					n.marked = true;
					stack.push(n);
				}
			}
			visit(p);	//p를 출력하는 함수
		}
	}
	void queueBfs(int index) {	//큐를 이용한 BFS구현
		Node root = nodes[index];
		Queue<Node> queue = new LinkedList<Node>();
		queue.add(root);
		root.marked = true;
		while(!queue.isEmpty()) {
			Node p = queue.remove();
			for(Node n: p.a) {
				if (n.marked == false) {
					n.marked = true;
					queue.add(n);
				}
			}
			visit(p);
		}
	}

	void recDfs(Node p) {	//재귀로 DFS구현
		if (p == null) return;
		p.marked = true;
		visit(p);	//재귀 전에 미리 출력
		for(Node n : p.a) {
			if(n.marked == false) {
				recDfs(n);
			}
		}
	}

	void recDfs(int index) {  //index로 받아서 구현
		Node p = nodes[index];
		recDfs(p);
	}


	void visit(Node n) {
		System.out.print(n.data + " ");
	}
}


public class Main{
	public static void main (String[] args){
		Graph g = new Graph(9);	  //그림과 같은 관계 구현
		g.addEdge(0, 1);
		g.addEdge(1, 2);
		g.addEdge(1, 3);
		g.addEdge(2, 4);
		g.addEdge(2, 3);
		g.addEdge(3, 4);
		g.addEdge(3, 5);
		g.addEdge(5, 6);
		g.addEdge(5, 7);
		g.addEdge(6, 8);
        	g.stackDfs(0);
        	//g.queueBfs(0);
        	//g.recBfs(0);
    }
}









▶코드 구현 (Stack으로 구현한 DFS)

void stackDfs(int index) {    //스택을 이용한 DFS구현
    Node root = nodes[index];
    Stack<Node> stack = new Stack<Node>();	//스택 불러오기
    stack.push(root);
    root.marked = true;
    while(!stack.isEmpty()) {
        Node p = stack.pop();
        for(Node n : p.a) {   //노드p와 연결되어있는 모든 노드들을 순회
            if (n.marked == false) {  //방문한 적이 없으면
                n.marked = true;  //방문처리 후
                stack.push(n);	  //스택에 삽입
            }
        }
        visit(p);	//p를 출력하는 함수
    }
}



• 핵심 부분은 for문과 그 내부
• 노드p에 LinkedList로 연결된 노드들을 순회하며 방문여부를 확인 후 스택에 삽입









▶코드 구현 (Queue로 구현한 BFS)

void queueBfs(int index) {	//큐를 이용한 BFS구현
    Node root = nodes[index];
    Queue<Node> queue = new LinkedList<Node>();
    queue.add(root);
    root.marked = true;
    while(!queue.isEmpty()) {
        Node p = queue.remove();
        for(Node n: p.a) {
            if (n.marked == false) {
                n.marked = true;
                queue.add(n);
            }
        }
        visit(p);
    }
}

• Stack이 아닌 Queue 자료구조를 사용
• 코드 구조는 stackDfs와 동일







▶코드 구현 (Recursion으로 구현한 DFS)

void recDfs(Node p) {	//재귀로 DFS구현
    if (p == null) return;
    p.marked = true;
    visit(p);	//재귀 전에 미리 출력
    for(Node n : p.a) {
        if(n.marked == false) {
            recDfs(n);
        }
    }
}

void recDfs(int index) {  //index로 받아서 구현
    Node p = nodes[index];
    recDfs(p);
}

• 위의 두 메서드보다 훨씬 간결한 코드
• for문을 사용한다는 점에서는 위 두 코드와 구조가 유사.















▶출력 결과

◈ 스택으로 구현한 DFS

stackDfs(0); 결과



◈ 큐로 구현한 BFS

queueBfs(0); 결과

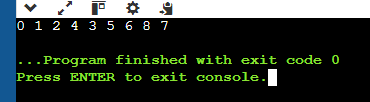

◈ 재귀로 구현한 DFS

recDfs(0); 결과





















▶정리

• DFS와 BFS는 선으로 복잡하게 얽힌 관계에서 탐색을 시도하는 알고리즘
• DFS는 스택과 재귀로, BFS는 큐로 구현할 수 있음
• DFS는 코드의 가독성을 위해 재귀로 구현하는것이 효과적. (때에 따라 다름)
• java를 사용한 코드 구현에서 노드를 LinkedList로 연결하여 관계를 선언하는 것이 효과적.
